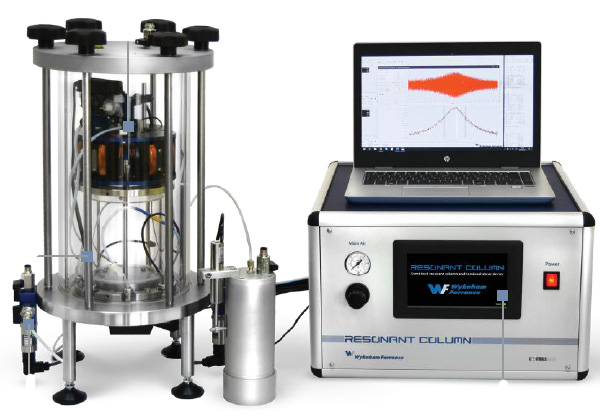

共振柱测试系统Resonant-Column

简要描述:进行共振和扭剪试验。

  • 产品型号:WF8600
  • 厂商性质:代理商
  • 更新时间:2021-11-05
  • 访  问  量:81
详情介绍

标准:ASTM D4015





技术参数:

最大扭矩: 1.5 Nm

最大扭转角度: 10°

最大围压和反压: 1 MPa

10通道信号处理单元

USB数据采集和信号处理盒

2个电-气转换器  用于围压 和反压

激发频率: 动态 (共振) 1-300 Hz;循环 (扭剪) 从 0到 50 Hz

尺寸: 控制盒 51 x 45 x 35 cm (高 x 宽x 直径); 压力室:55 x 27 cm (高x 直径)

重量: 约 50 kg






系统结构:








软件:

完整的系统包含一台高性能的电脑,已经预先安装了基于Windows系统的软件,可以进行共振和扭剪试验。主要包含如下阶段:


饱和

同步施加围压和反压,促进空气溶解,使试样完全饱和。所有的压力读数实时显示在一个高分辨率显示屏中。


等向固结

施加围压,当孔压完全消散,试样体变基本保持不变时,固结完成。


共振频率

土样底端受到约束,顶部受到动力激振。激振频率可达300 Hz ,产生的频率以“稳态"模式逐步(RC离散)或连续(RC线性调频)自动增加;或者仅以一个初始频率自由衰减。由于输入信号的频率变化,试件的动态响应导致振幅变化。通过共振频率确定割线剪切模量G。阻尼比 D 可以通过如下两种方法评价:

•  以频域法,从土样的完整频率响应 (半功率带宽法)

•  以时域法, 从关闭驱动电源产生的自由振动衰减曲线 (对数衰减法)

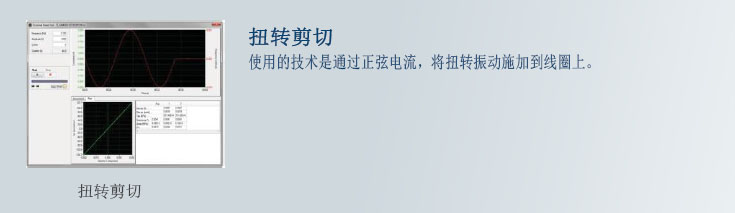

扭转剪切

土样变形在低频(最大10Hz)情况下呈周期性,同时监测扭矩和变形。当振幅增加时,施加一个正弦电流。系统会记录扭转应力和应变,然后可以获得剪切模量G和阻尼比D 。
